衡水京華制管有限公司在第二個五年規劃 “優化產品結構”的戰略目標實施之際，大力推進高精度精密焊接鋼管的生產，新增Φ219 ERW全自動機組一套。
此機組各單元設備博采國內外同類設備之長，創新設計，采用先進的意大利柔性成型法，全電腦自動操作、數據庫管理，保證了產品的精度等級，并于4月2日一次性調試成功。
此次ERW機組設備的調試成功，是我公司向產品自動化程度發展的里程碑，同時也標志著焊管產品結構優化戰略的正式開始。
Φ219ERW機組可以生產產品范圍為：
管 徑：φ102～φ219mm 鋼 級：X60 壁 厚：3～12mm
產品執行標準：API 5L PSL2 API 5CT GB/T9711-2011
應用范圍：石油天然氣、流體輸送、礦山機械、大型鋼結構、傳動軸、特高壓國家電網結構管等高精度鋼管產品領域。
Φ219ERW機組簡介：

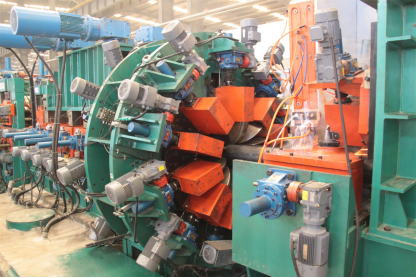

? 成型機
采用柔性成型方式，成型機軋輥（第一架除外）全部不用更換軋輥，只需要在電腦系統上輸入管徑、壁厚、材質等參數，成型機軋輥（第一架除外）全部自行調節到位，并記錄于數據庫。不但節省了軋輥投資，并且具有更換軋輥方便快速，鋼管成型形狀好等優點。
? 高頻焊接
高頻采用美國色瑪圖爾全固態高頻焊接。由四輥式擠壓輥架，外毛刺清除機和二輥式壓輥機架組成。擠壓輥為上二、側二布置；上輥兩個輥可以單獨調整，便于消除錯邊現象。

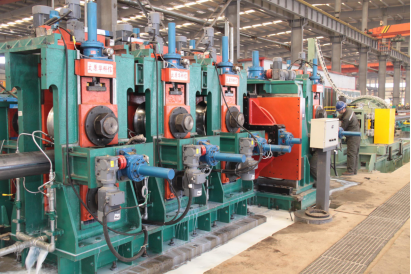

? 定徑機
用來將焊后的圓管尺寸加工到要求的尺寸和形狀，采用4架四輥機架、1架土耳其頭。
? 電氣控制系統：
電氣控制系統采用了目前比較先進的PLC控制技術、數字控制技術、交流變頻調速單元及多項國家專利技術。全線以PLC控制為核心，PLC接受各個按鈕開關及各種傳感器信號，通過PLC的軟件程序，控制其各個輸出口，從而控制各個電機和電磁閥等執行元件。
